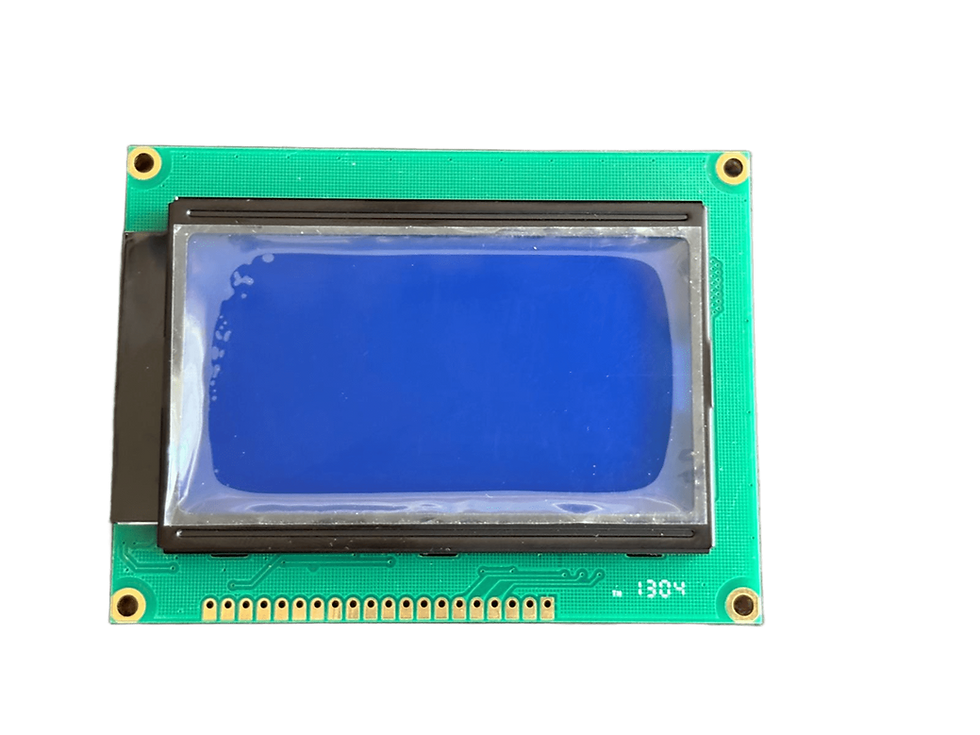

128×64 Mavi Grafik LCD – KS0107/KS0108, Paralel 5V

• Ekran tipi: Monokrom grafik LCD
• Çözünürlük: 128×64 piksel
• Görüntü: Mavi arka aydınlatmalı sınıf
• Sürücü ailesi: Ana görsel baskısına göre KS0107 / KS0108 uyumlu
• Arabirim: Paralel veri yolu; I²C veya SPI değildir
• Besleme sınıfı: Görsel üzerindeki ürün bilgisine göre 5V
• Kontrol: Veri yolu yanında komut/veri, enable, read/write, reset ve çip seçim hatları gerekir
• Bağlantı: Arka görsellerde çok pinli paralel başlık görülür; kesin pin sırası fiziksel modülde doğrulanır

Bu ekranı eski URL'nin ima ettiği 2×16 I²C modül gibi bağlamayın. Enerji vermeden önce kart üzerindeki pin sırasını KS0107/KS0108 uyumlu 128×64 modül belgesiyle eşleştirin; VSS/VDD, kontrast, veri D0–D7, kontrol, CS1/CS2, reset ve arka ışık uçlarını ayrı ayrı doğrulayın. İlk denemeyi akım sınırlı 5V kaynakla yapın ve yazılımda KS0108 uyumlu sürücüyü seçin.

Paralel pin sayısının sorun olmadığı mikrodenetleyici projelerinde grafik, ikon, ölçüm eğrisi, menü ve metin gösterimi.

ST7920 ekran değildir; seri/SPI veya I²C iletişimi doğrudan desteklediği varsayılmamalıdır. Çok sayıda GPIO ve doğru KS0108 yazılım sürücüsü gerekir. Aynı 128×64 çözünürlüğe sahip modüllerin pin sırası, kontrast gerilimi ve arka ışık bağlantısı değişebilir; fiziksel kart doğrulanmadan genel pinout kopyalanmamalıdır.

Sürücü ailesini seç, paralel pinleri doğrula, kontrast ve iki yarım ekranı test et.

1. Pinout'u eşleştir Besleme, veri ve CS1/CS2 hatlarını fiziksel baskıyla karşılaştır.
2. Akım sınırlı başlat Arka ışık ve kontrastı güvenli seviyede doğrula.
3. Tam ekran testi yap Her iki ekran yarısına desen çizerek sürücü ve seçim hatlarını kontrol et.

Ana galeri görselinin basılı teknik alanı 12864‑6 sınıfını, KS0107/KS0108 sürücüyü, paralel arayüzü ve 5V'u belirtir; arka görseller COB kartı ve çok pinli paralel bağlantıyı gösterir. Pacific Display KS0107/KS0108 referans belgesi aynı sürücü mimarisinin kontrol ve paralel arayüzünü açıklar; satıştaki modülün kesin pin sırası için fiziksel baskı önceliklidir.
