DS1307 24C32 RTC Gerçek Zaman Saat Modülü (SK429)

• Listelenen devreler: DS1307 gerçek zaman saati ve 24C32 sınıfı seri EEPROM; sevk edilen kart üzerindeki entegre baskılarını ayrıca kontrol et

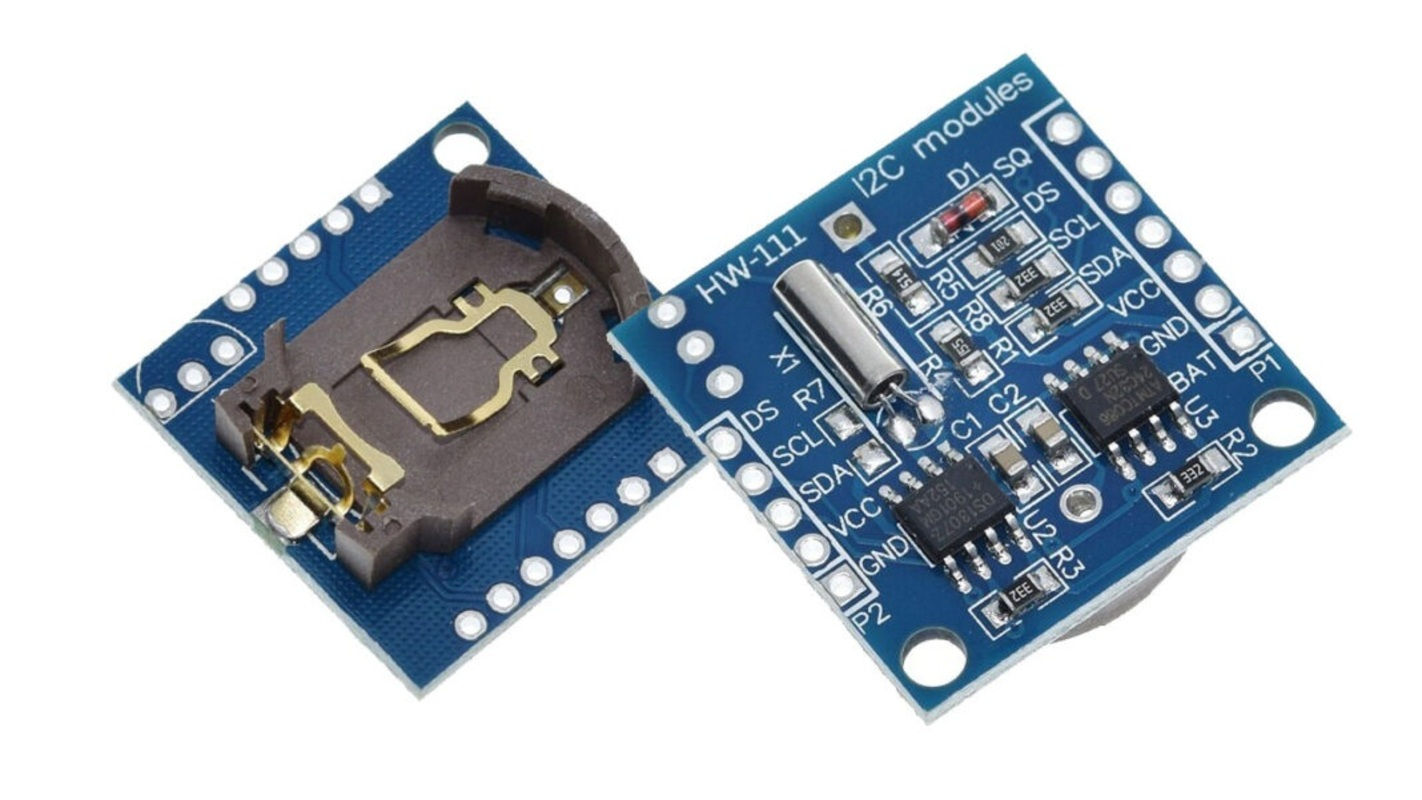

• Fotoğraftaki kart: HW-111 baskısı, pil yuvası, kristal ve iki entegre
• Haberleşme: SCL / SDA olarak işaretli I²C bağlantıları
• DS1307 çip ailesi: Saniye, dakika, saat, gün, ay ve yıl; 56 bayt pil destekli RAM
• 24C32 sınıfı EEPROM: 32 Kbit (4096 bayt) kalıcı bellek; veri enerjisizken saklanabilir, enerjisizken yeni veri yazılamaz
• Besleme: DS1307 çipi 5 V sınıfındadır; kartın ve denetleyicinin I²C mantık seviyelerini gerçek revizyonda doğrula

Fotoğraftaki alt bağlantı sırası GND, VCC, SDA ve SCL olarak işaretlidir. Enerji kapalıyken GND'yi ortakla; VCC ve iki I²C hattını denetleyicinin gerilim ve pin haritasına göre bağla. Arduino/ESP32 için kesin pin numarası, kart üzerindeki pull-up ve 3,3 V doğrudan uyumu bu görselden doğrulanmadığı için verilmez. Pil yuvasına pil takmadan önce kartta şarj devresi bulunup bulunmadığını ve uygun pil kimyasını satılan PCB üzerinde kontrol et; şarj devresi varsa tek kullanımlık CR2032 kullanma.

Enerji kesintisi sonrası zaman bilgisini yedek pil ile sürdürebilen saat uygulamaları, zaman damgalı veri kayıtları ve küçük ayarların seri EEPROM'da saklanması için uygundur. Pilin, kartın ve yazılımın doğru kurulumu ayrıca gerekir.

Bu kart bir GPS/NTP zaman kaynağı değildir ve kendiliğinden mutlak doğru saat sağlamaz; ilk saat/tarih ayarı ve çalışma doğrulaması gerektirir. DS1307'nin 56 baytı pil destekli RAM'dir, EEPROM'la aynı şey değildir. Fotoğraf veya çip veri sayfaları, satılan kartın pil şarj yolunu, kart revizyonunu, dahil pilini ya da 3,3 V mikrodenetleyiciye doğrudan uygunluğunu kanıtlamaz. Eski metindeki 'EEPROM güç kaybında veri depolamaya devam eder' ifadesi, enerjisizken yazmaya devam ediyormuş gibi anlaşılmaması için kaldırıldı.

1. Kartı tanı: DS1307/EEPROM baskılarını, pin yazılarını ve pil yuvasının şarj yolunu doğrula.
2. I²C bağlantısını kur: Enerji kapalıyken ortak GND, uygun VCC ve SDA/SCL hatlarını eşleştir; bus gerilimini denetle.
3. Saati ayarla ve test et: Yazılımla ilk zamanı yaz, sonra oku; uygun yedek pil ile kısa bir güç kesintisi testi yap. EEPROM verisini ayrı adres ve ayrı okuma/yazma testiyle doğrula.

Analog Devices DS1307 teknik bilgisi ve Microchip AT24C32 ailesi. Bu belgeler tek tek entegre ailelerini açıklar; fotoğraftaki HW-111 kartın üretici dokümanı, pil şarj devresi şeması veya gönderilecek kartın revizyon garantisi değildir.
