LM2596S-ADJ tabanlı bu modül, DC giriş gerilimini daha düşük bir DC çıkışa dönüştürmek için kullanılır. Çıkış ayarı kart üzerindeki trimpotlarla yapılır; bir yük bağlamadan önce ayar multimetreyle ölçülmelidir.

LM2596S-ADJ Ayarlanabilir DC-DC Voltaj Düşürücü Modül

₺79,90

Regülatör ailesi: LM2596S-ADJ

Dönüşüm: DC-DC step-down / buck

Çıkış: Ayarlanabilir DC

Ayar elemanları: Kart üzerinde üç trimpot

Bağlantı: Kart kenarındaki giriş ve çıkış lehim pedleri

Besleme türü: DC; kart bileşenlerinin gerilim sınırına uygun besleme
DC kaynağı kart üzerindeki IN+ / IN− girişine, yükü çıkışın + / − işaretlerine göre bağla. Ayarı önce yük bağlı değilken yap; çıkışı multimetreyle ölçtükten sonra enerjiyi kesip yükü bağla. Karttaki üç trimpotun görevlerini, yalnız konumlarına bakarak eşleştirme.

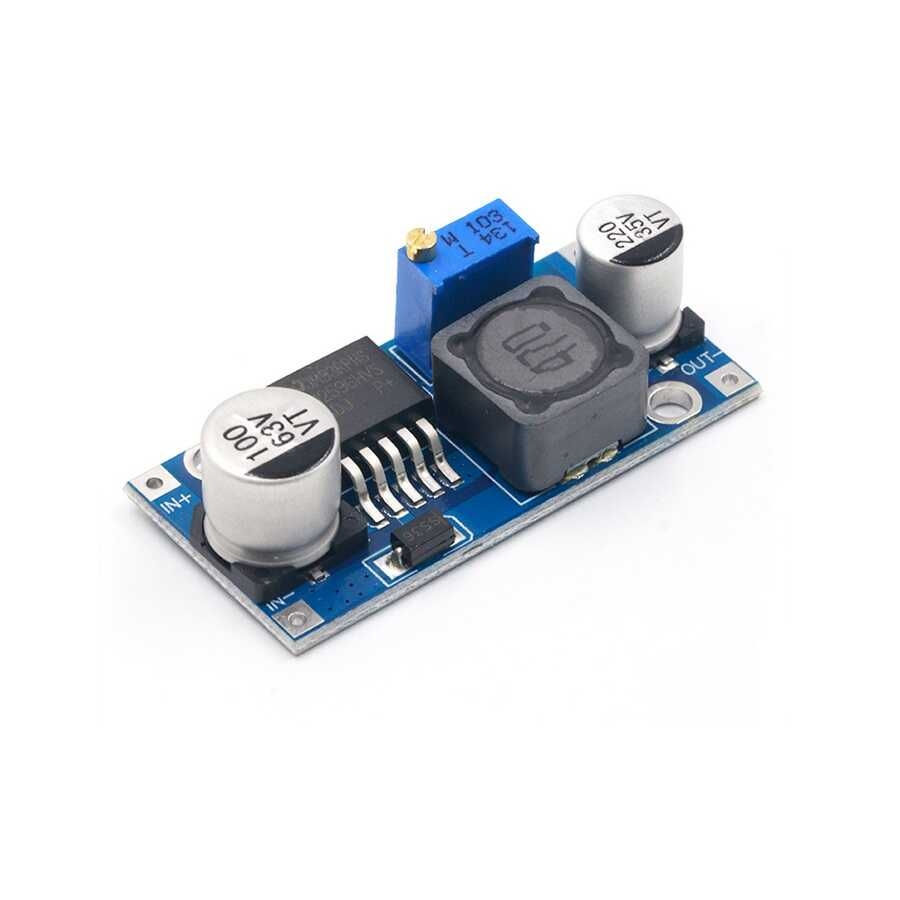

Ürün fotoğrafındaki elektrolitik kondansatörlerde 35V işareti görülüyor. Bu nedenle LM2596 entegresinin 40V sınırı, bu kartın 40V girişle kullanılabileceği anlamına gelmez.
Önce çıkışı ayarla, ardından devreni bağla.

Kartı kontrol et Giriş/çıkış işaretlerini, kondansatör sınırlarını ve trimpot görevlerini doğrula.

Çıkışı ölç Yük bağlı değilken ayar yap ve multimetreyle kontrol et.

Yükte dene Enerjiyi kesip yükü bağla; ilk çalıştırmada gerilimi ve sıcaklığı izle.
